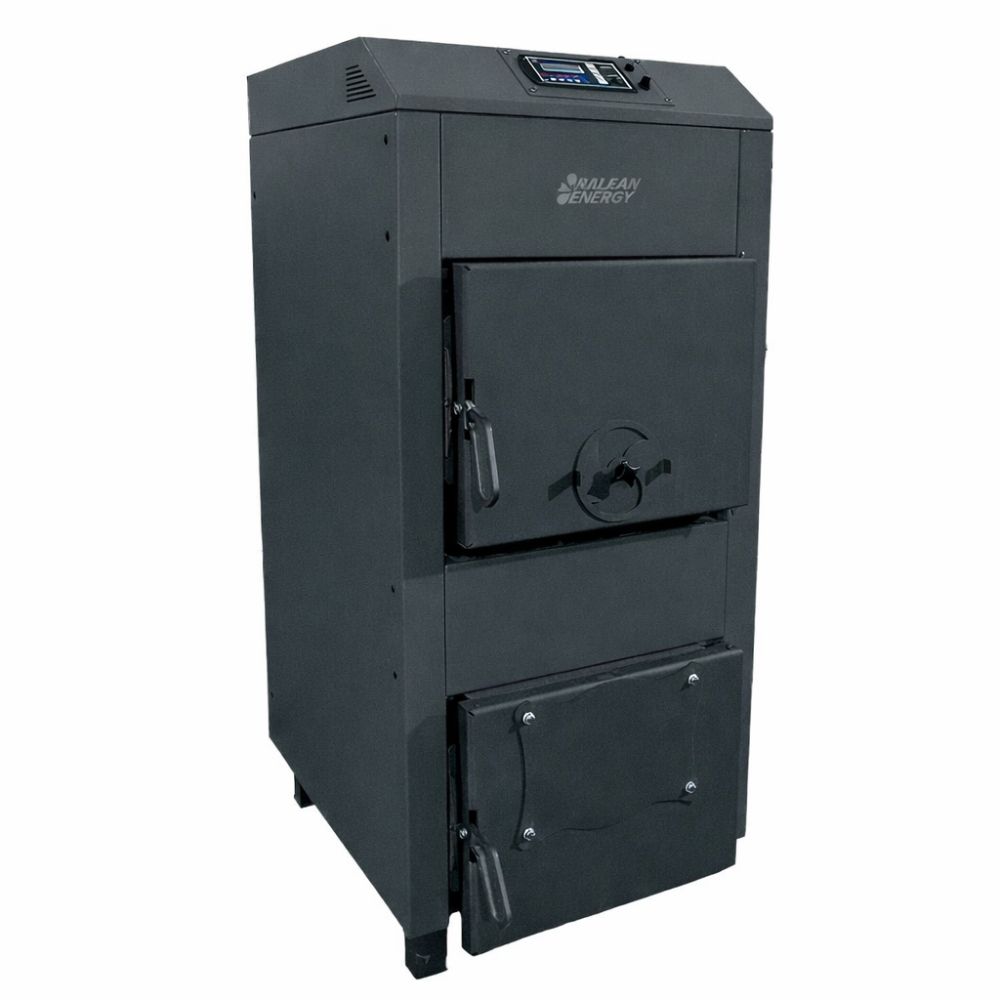

Kocioł na drewno Balkan Energy P50, 50kW

Kocioł na paliwo stałe wykonany ze stali z inteligentnym sterownikiem i wentylatorem elektrycznym do sprężonego i regulowanego dopływu powietrza. Seria kotłów na paliwo stałe Balkan Energy P obejmuje zakres od 30 do 100 kW, spełniając potrzeby grzewcze średnich i dużych instalacji. Zaprojektowane do spalania paliw stałych, kotły te oferują również możliwość zainstalowania palnika na pellet.

Cechy produktu

Budowa:

• Korpus kotła wykonany jest z wysokiej jakości stali o grubości 5 mm.
• Posiada dużą komorę spalania z szeroką powierzchnią wymiany ciepła i niskim oporem, co zapewnia bardziej efektywny ciąg.

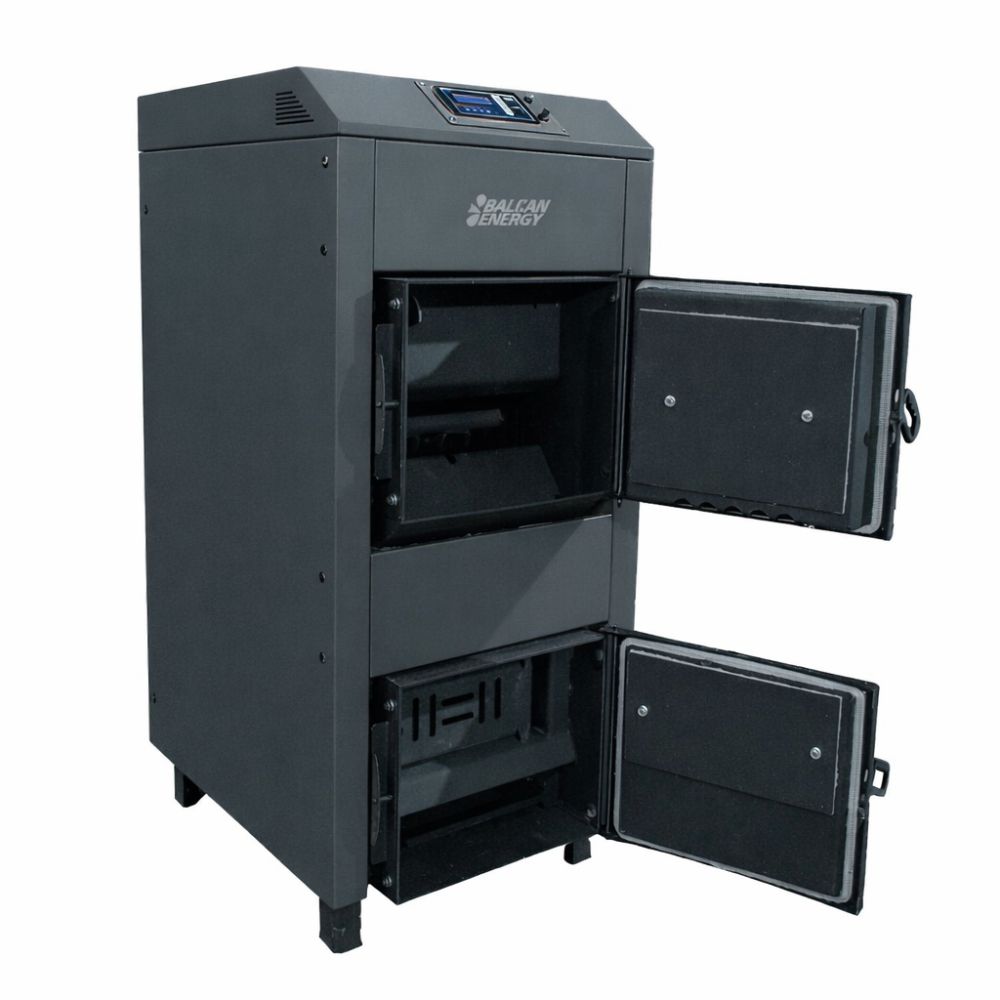

• Duże drzwi pozwalają na łatwy załadunek dużych kawałków drewna.

Efektywność:

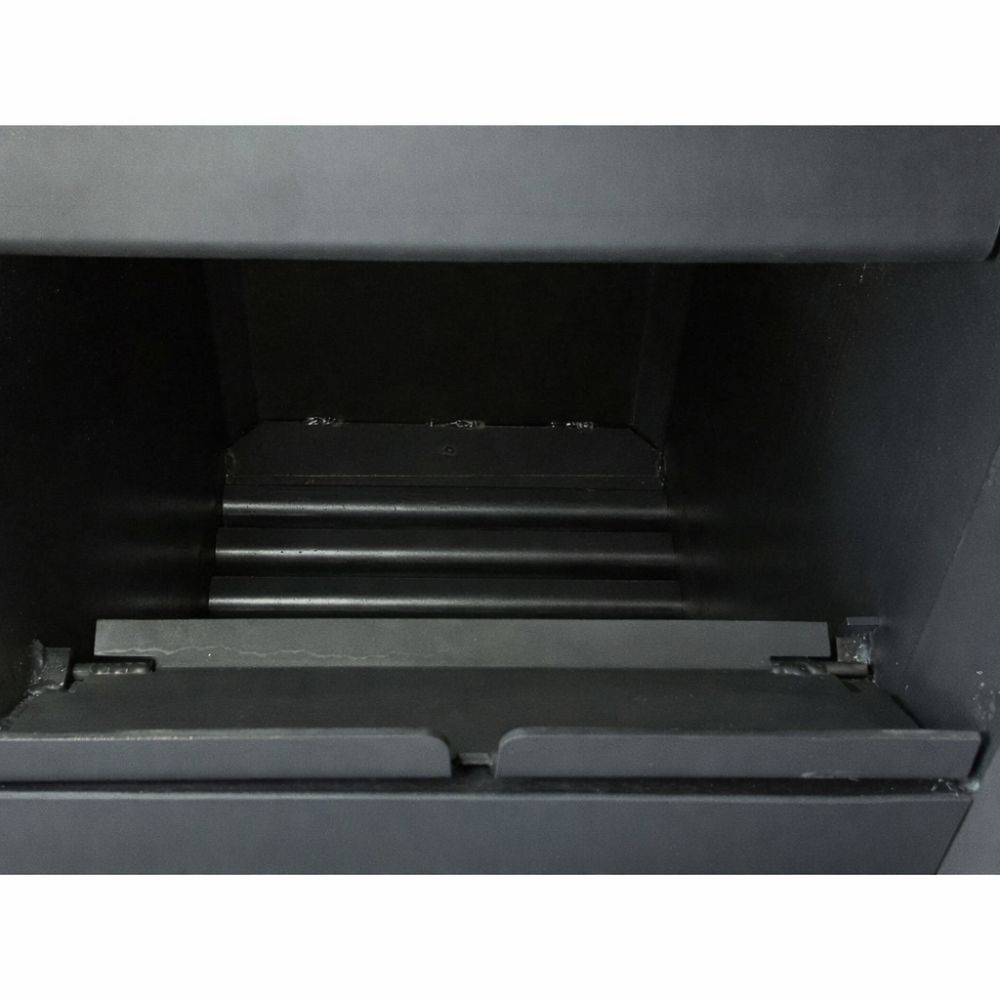

• Komora spalania jest żebrowana w celu zwiększenia powierzchni wymiany ciepła i wyposażona w potrójną ścieżkę wydechową, aby zmaksymalizować wymianę ciepła.
• Trzecia ścieżka wydechowa jest wykonana z rur o dużej średnicy, aby skutecznie kontrolować przepływ spalin. Obejmuje turbiny, aby regulować natężenie przepływu spalin i optymalizować spalanie.
• Komora spalania jest całkowicie otoczona płaszczem wodnym w celu zwiększenia efektywności wymiany ciepła.
• Kocioł jest izolowany zewnętrznie gęstą wełną ceramiczną, zaprojektowaną tak, aby wytrzymywała wysokie temperatury.

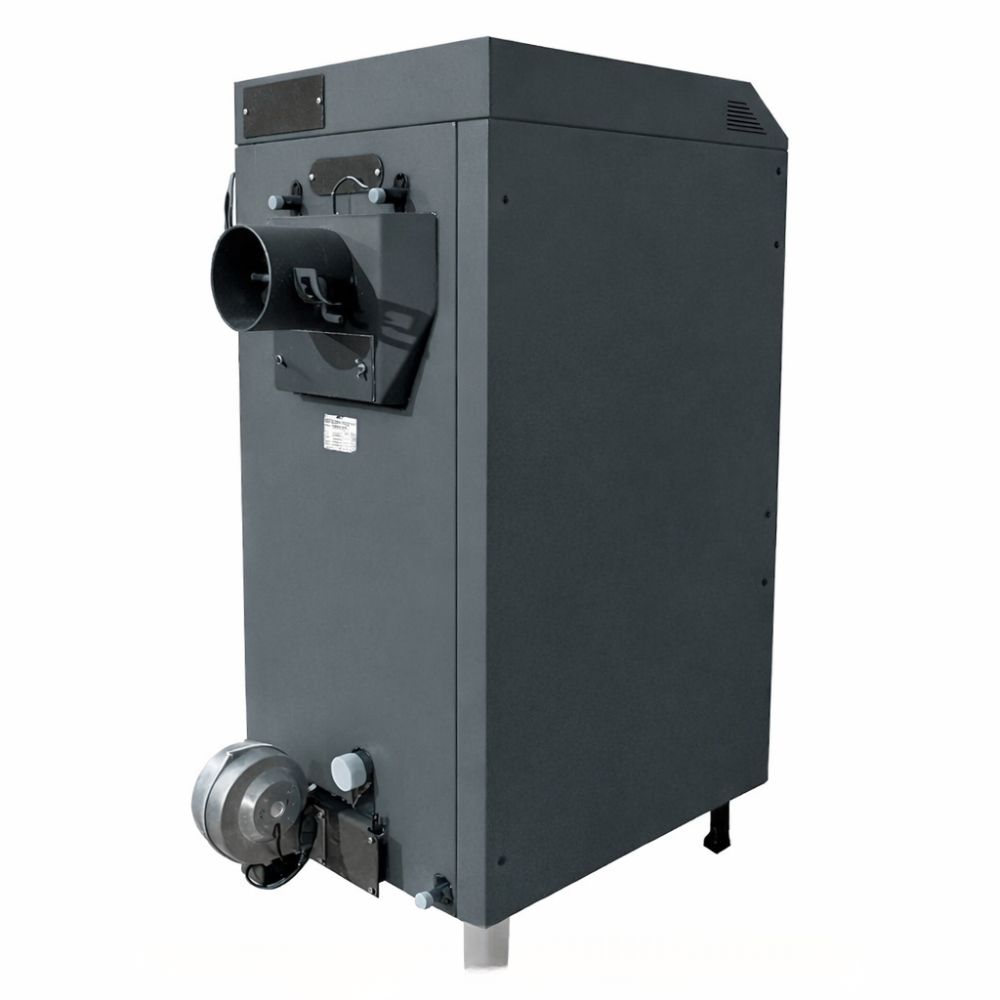

• Dopływ powietrza jest regulowany przez wysokiej jakości wentylator umieszczony z tyłu kotła. Elektroniczny sterownik mierzy temperaturę wody u góry i u dołu kotła, a także temperaturę wylotu spalin i automatycznie reguluje dopływ powietrza, aby zoptymalizować spalanie i zmaksymalizować oszczędność paliwa w oparciu o potrzeby systemu.
• System można podłączyć do termostatu wewnętrznego.

Dodatkowe funkcje:

• Żebrowana komora spalania zapewniająca zwiększoną powierzchnię wymiany ciepła.
• Potrójna ścieżka wydechowa zapewniająca optymalną wydajność.
• Trzecia ścieżka wykorzystuje rury o dużej średnicy z turbinami, które umożliwiają regulację natężenia przepływu spalin.

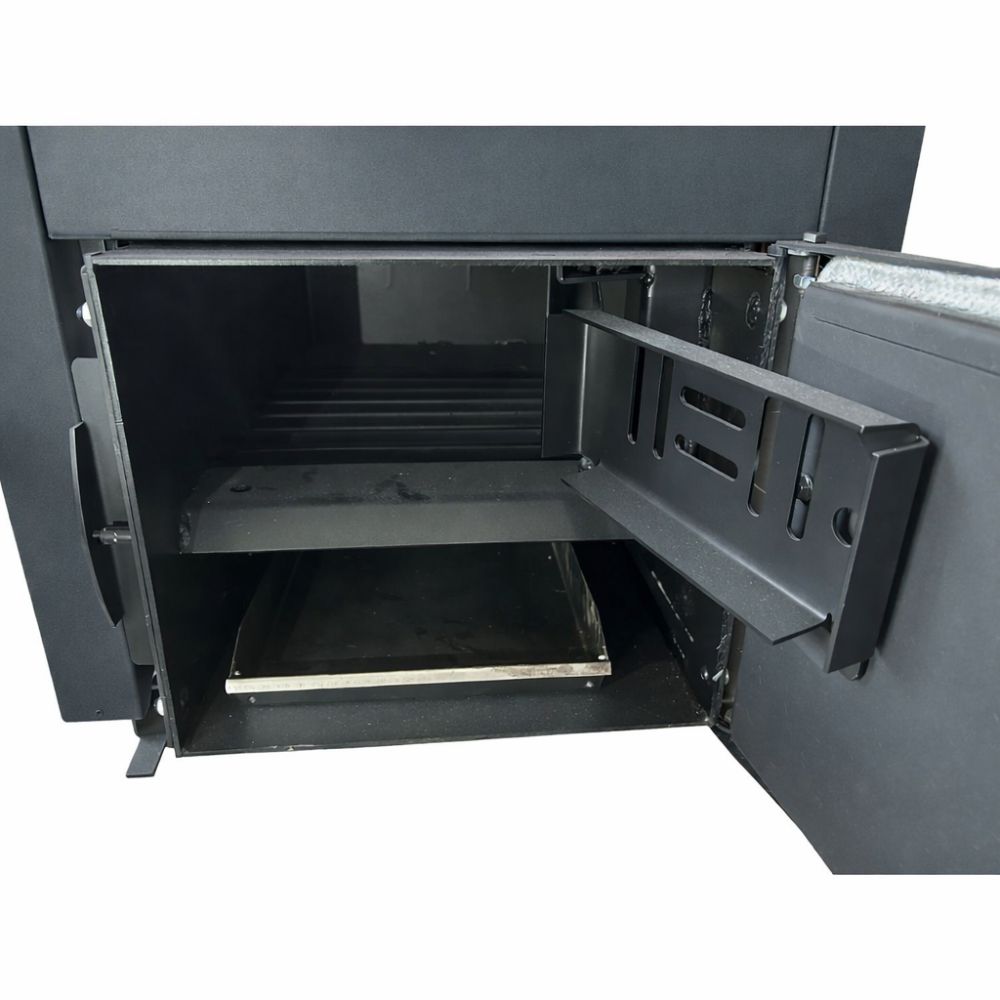

• Dolne drzwi mogą pomieścić palnik na pellet z opcjonalnym kołnierzem szyjkowym.


Sterownik kotła załadowczego na drewno ST-81 zPID


Funkcje kontrolera:

• Sterowanie wentylatorem z krokiem 1 od 0 do 100.
• Sterowanie pompą obiegową centralnego ogrzewania.
• Sterowanie pompą ciepłej wody użytkowej.
• Możliwość podłączenia termostatu pokojowego w celu lepszej regulacji temperatury.
• Oprogramowanie zPID do automatycznej regulacji dolotu powietrza, optymalizujące spalanie i oszczędzające paliwo.

Sprzęt kontrolny:

• Ekran LCD wyświetlający odczyty.
• Dwa czujniki temperatury wody w górnej i dolnej części korpusu kotła (czujniki temperatury CO)
• Jeden czujnik ciepłej wody użytkowej (czujnik HCW)
• Jeden czujnik temperatury spalin.
• Zabezpieczenie przed wysoką temperaturą za pomocą przekaźnika przeciążeniowego termicznego.
• Panel sterowania wykonany jest z materiałów odpornych na wysokie i niskie temperatury.

Zasada działania:

Inteligentny regulator temperatury ST–81 zPID jest przeznaczony do regulacji pracy kotłów centralnego ogrzewania na paliwo stałe. Steruje pompą centralnego ogrzewania, pompą ciepłej wody użytkowej i wentylatorem. Dostępne są cztery tryby pracy:

• Ogrzewanie domu
• Priorytet kotła
• Pompy obiegowe równoległe
• Tryb letni

Sterownik mierzy temperaturę spalin i wody w górnej i dolnej części kotła i za pomocą funkcji zPID automatycznie reguluje dopływ powietrza, optymalizując spalanie w celu uzyskania maksymalnej wydajności i oszczędności paliwa.


Funkcje bezpieczeństwa:

Aby zapewnić bezpieczną i niezawodną pracę kotła, wyposażono go w szereg mechanizmów bezpieczeństwa:

• Zawór bezpieczeństwa 3 bar (w zestawie)
• Radiator: Z tyłu i na górze kotła, radiator (struktura rurowa o dużej powierzchni) musi być podłączony do sieci wodociągowej za pomocą zaworu termicznego ze zdalnym czujnikiem (NIE jest dołączony). W przypadku przegrzania, woda jest uwalniana do radiatora, rozpraszając ciepło kotła do otoczenia.
• Termostat STB, który odcina zasilanie w przypadku przegrzania.
• Elektroniczny układ sterowania, który w przypadku przegrzania odcina dopływ powietrza do komory spalania.
• Automatyczne wyłączenie dopływu powietrza w przypadku zaniku zasilania.

Urządzenie spełnia normy EN 303-5 i posiada certyfikat CE.

Części kotła - schemat

1 - Komora spalania
2 - Drzwiczki wlewu paliwa
3 - Drzwiczki do czyszczenia popiołu
4 - Wentylator ciśnieniowy (dla kotłów z wentylatorem)
5 - Sterownik ST-81 zPID (dla kotłów z wentylatorem)
6 - Komin

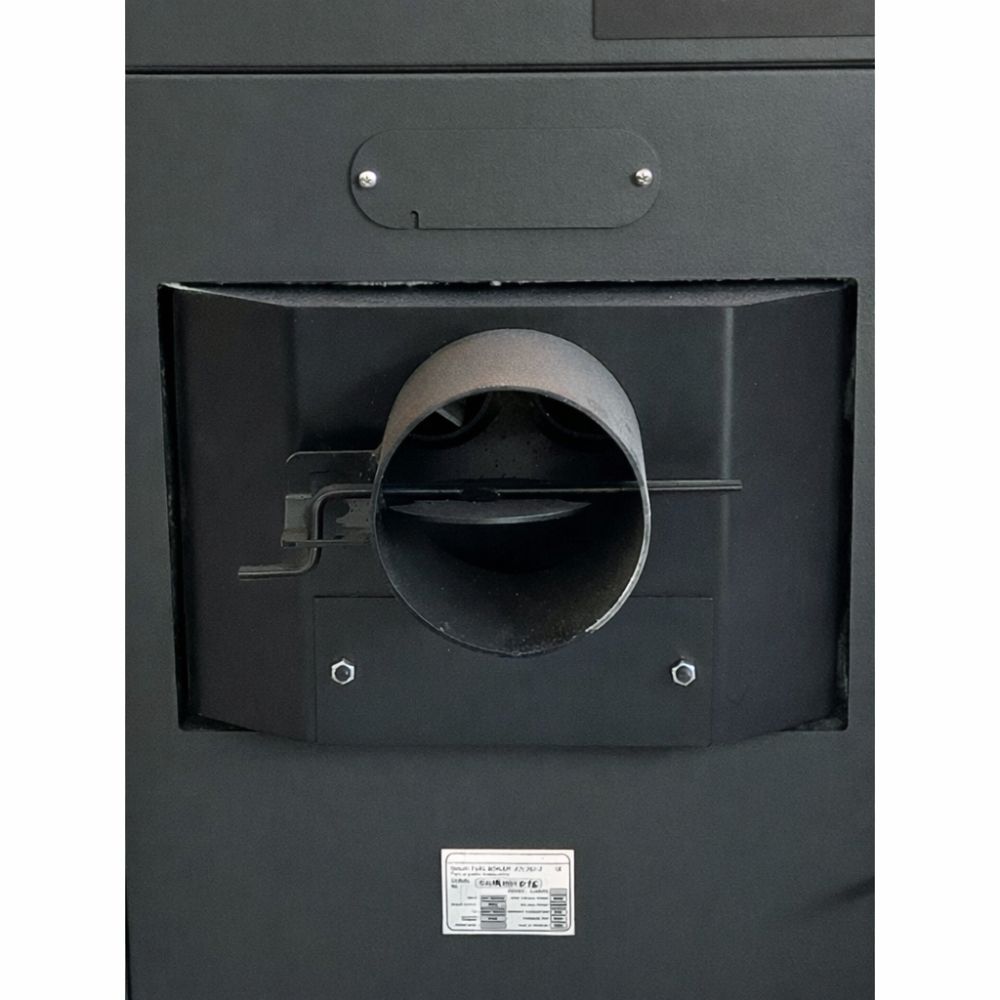

7 - Zawór do regulacji ciągu w kominie
8 - Otwór rewizyjny do czyszczenia komina
9 - Termometr czujnikowy (dla kotłów bez wentylatora)
10 - Wężownica awaryjna
11 - Zawór powietrza wtórnego
12 - Zawór dopływu powietrza (dla kotłów bez wentylatora)
13 - Mechaniczny regulator temperatury (dla kotłów bez wentylatora)
14 - Pokrywa gniazda kablowego
15 - Pokrywa rewizyjna czujników
16 - Przyłącze wlotu wody G 1½“
17 - Przyłącze wylotu wody G 1½“
18 - Przyłącze G ½“ do napełniania i opróżniania kotła
19 - Pokrywa otworu montażowego palnika
20 - Klapa bezpieczeństwa popiołu
21 - Drzwiczki do zabezpieczenia komina
22 - Górne drzwiczki bezpieczeństwa
23 - Popielnik
24 - Rozdzielacz powietrza
25 - Bezpiecznik
26 - Termostat bezpieczeństwa kotła – STB

Przykładowe schematy podłączenia kotła do różnych typów instalacji grzewczych
