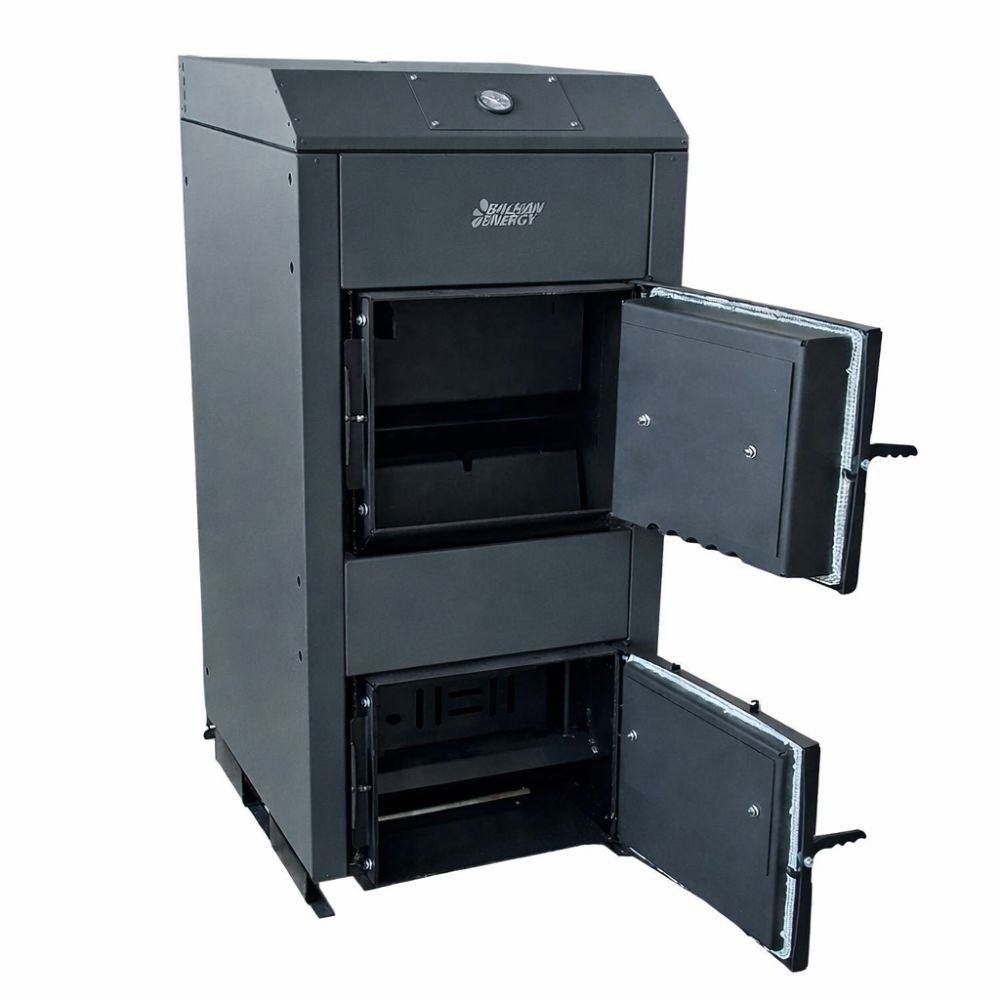

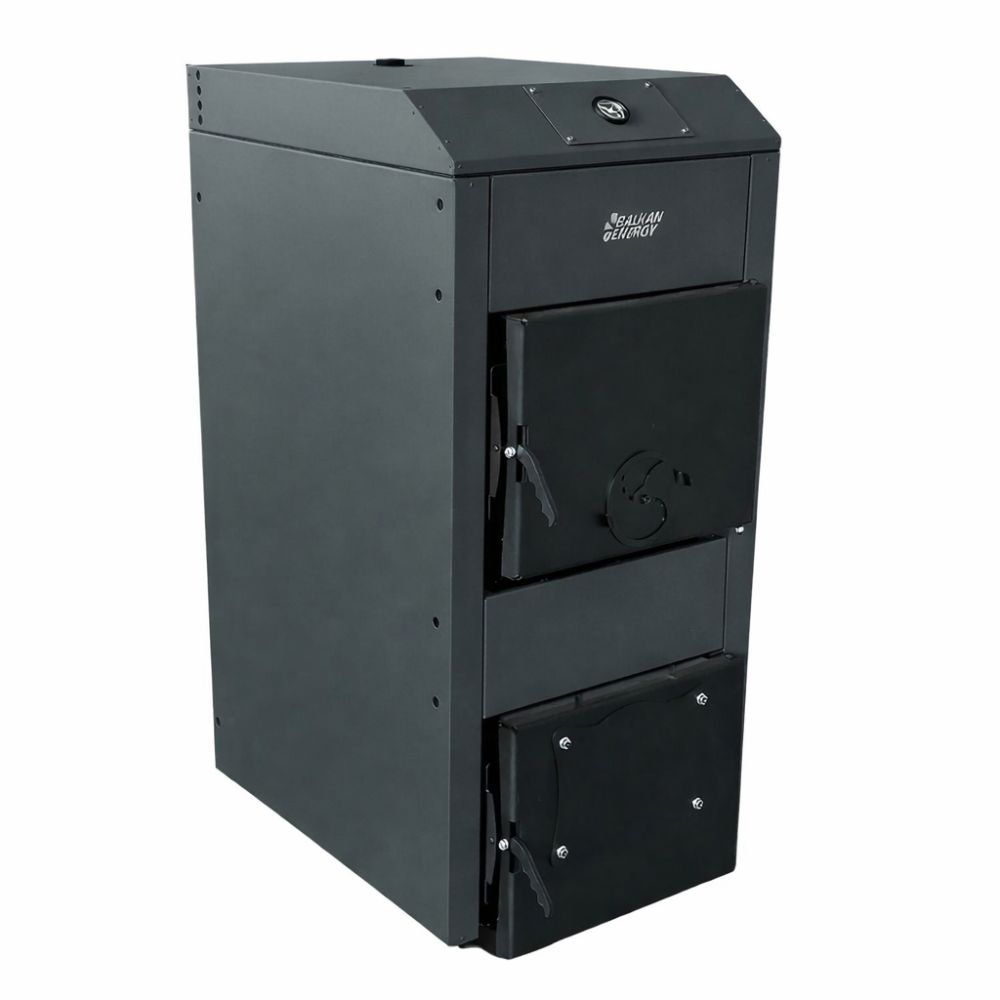

Kocioł na drewno Balkan Energy 60, 60kW

Cechy produktu:

Budowa:

- Korpus kotła wykonany jest z wysokiej jakości stali o grubości 5 mm.
- Posiada dużą komorę spalania z dużą powierzchnią wymiany ciepła i niską impedancją, co zapewnia bardziej wydajny ciąg.
- Duże drzwi umożliwiają łatwy załadunek dużych kawałków drewna.

Efektywność:

- Komora spalania jest żebrowana i zaprojektowana z potrójną ścieżką spalin, aby zmaksymalizować wymianę ciepła.
- Trzecia ścieżka spalin składa się z rur o dużej średnicy, aby skutecznie kontrolować przepływ spalin, z turbulatorami, aby regulować prędkość wychodzących spalin i optymalizować wydajność.
- Komora spalania jest całkowicie zamknięta płaszczem, aby zwiększyć wydajność wymiany ciepła.
- Kocioł jest zewnętrznie izolowany gęstą ceramiczną wełną kamienną, zaprojektowaną tak, aby wytrzymywała wysokie temperatury.
- Termostatyczny regulator ciągu automatycznie dostosowuje dopływ powietrza do spalania poprzez otwieranie lub zamykanie klapy na dolnych drzwiach w zależności od temperatury kotła.

Dodatkowe funkcje:

- Żebrowana komora spalania i potrójna ścieżka wydechowa zwiększają wymianę ciepła.
- Ostatnia ścieżka wydechowa wykorzystuje rury o dużej średnicy i może zostać wyposażona w zawirowywacze w celu regulacji prędkości gazów spalinowych.
- Dolne drzwi zaprojektowano tak, aby pomieścić palnik na pellet z opcjonalnym kołnierzem szyjkowym.

Funkcje bezpieczeństwa:

Aby zapewnić bezpieczną i niezawodną pracę, wymagane są następujące elementy bezpieczeństwa:
- Mechaniczny termostat kotła na drewno (regulator trakcji).
- Zawór bezpieczeństwa 3-barowy (dołączony do produktu).
- Chłodnica rozszerzalności cieplnej znajdująca się z tyłu i na górze kotła musi być podłączona do sieci wodociągowej za pomocą zaworu termicznego ze zdalnym czujnikiem (niedołączony do produktu). W przypadku przegrzania system ten uwalnia wodę do wymiennika ciepła, odprowadzając nadmiar ciepła do otoczenia.

Certyfikaty:

Produkt ten spełnia normy EN 303-5 i posiada certyfikat CE.

Części kotła - schemat

1 - Komora spalania
2 - Drzwiczki wlewu paliwa
3 - Drzwiczki do czyszczenia popiołu
4 - Wentylator ciśnieniowy (dla kotłów z wentylatorem)
5 - Sterownik ST-81 zPID (dla kotłów z wentylatorem)
6 - Komin
7 - Zawór do regulacji ciągu w kominie
8 - Otwór rewizyjny do czyszczenia komina
9 - Termometr czujnikowy (dla kotłów bez wentylatora)
10 - Wężownica awaryjna
11 - Zawór powietrza wtórnego
12 - Zawór dopływu powietrza (dla kotłów bez wentylatora)
13 - Mechaniczny regulator temperatury (dla kotłów bez wentylatora)
14 - Pokrywa gniazda kablowego
15 - Pokrywa rewizyjna czujników
16 - Przyłącze wlotu wody G 1½“
17 - Przyłącze wylotu wody G 1½“
18 - Przyłącze G ½“ do napełniania i opróżniania kotła
19 - Pokrywa otworu montażowego palnika
20 - Klapa bezpieczeństwa popiołu
21 - Drzwiczki do zabezpieczenia komina
22 - Górne drzwiczki bezpieczeństwa
23 - Popielnik
24 - Rozdzielacz powietrza
25 - Bezpiecznik
26 - Termostat bezpieczeństwa kotła – STB

Przykładowe schematy podłączenia kotła do różnych typów instalacji grzewczych
